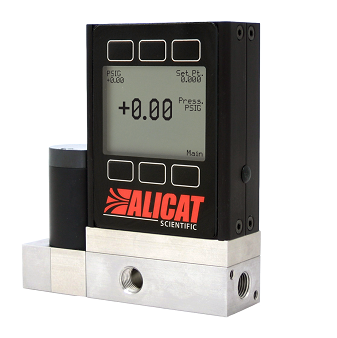

美國ALICAT YKY23系列壓力控制器-遠程
YKY23系列遠程壓力控制器另含一遠程壓力傳感端口，用于控制遠端系統內壓力。
在很多應用場合里，壓力控制器出口并不是需要控制的壓力點，而是遠處的
某一個腔體或管路
YKY23系列遠程壓力控制器廣泛應用于各行業領域，
如：氣體分析、過濾器通過特性、真空鍍膜及過程控制等。
YKY23系列適用于流量20SLPM以內的應用
性能/參數
YKY23系列壓力控制器-遠程
壓力量程
見下表
流通率
不超過20SLPM
精度
±0.3%FS
高精度(調零后)
±0.125% F.S(只針對1PSIG及以上的量程)
重復性
±0.08%FS
漂移(零點/滿量程)
0.02% F.S/oC/Atm
工作范圍
0.5-100%
過壓
128% F.S(可測量)
使用壓力
3*F.S
響應時間
100毫秒(調整)
容器體積,供給壓力,排氣壓力和管路尺寸均會影響反應時間
啟動預熱時間
1秒內
兼容氣體
所有非腐蝕氣體，注：另外耐腐蝕系列
工作溫度范圍
-10~60℃(另有高溫訂制品)
工作濕度范圍
0-100%RH(非冷凝)
耐壓
10Bar
安裝方向
任意
材質
SUS302\303\304不銹鋼、密封圈VITON
顯示屏
背光LCD顯示屏
數字信號
標準RS232
選配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet
以太網RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)
模擬信號
標準0-5V/1-5V/0-10V
選配:4-20mA
第二路模擬信號
電氣接口
標準圓形8芯
選配:圓形6芯、DB9、DB15
供電電壓
+24VDC
消耗電流
250mA
針腳/顏色
定義
1針(黑色)
4-20MA輸出信號，如選擇0-5V/10V 連接6針
2針(棕色)
不用連接,如選第二路 輸出信號可接
3針(紅色)
RS232 輸入串口RS232 輸入串口
4針(橘色)
設定信號
5針(黃色)
RS232 輸出串口
6針(綠色)
0-5V或0-10V輸出信號
7針(藍色)
+24VDC供電
8針(紫色)
接地(同時作用于電源、通訊、模擬)
備注：以上是標配圓新8芯接線注解，其他接口來電咨詢
可選壓力單位
-15PSIG to 0PSIG
2英寸H20
15PSIA
PSI
1PSIG
30PSIA
1PSID
PA
5PSIG
100PSIA
5PSID
KPA
15PSIG
500PSIA
15PSID
BAR
30PSIG
1000PSIA
30PSID
MBAR
100PSIG
1500PSIA
100PSID
MPA
500PSIG
2000PSIA
inH2O
1000PSIG
3000PSIA
mmHG
1500PSIG
2000PSIG
3000PSIG
一：進氣管道上建議安裝上的過濾器、油水分離器使用，保證氣體的干凈《不能進水/油、雜質粉塵不超過20微米》。
二：用肥皂水對管路進行泄漏檢測時，只能將肥皂水噴灑在管路接頭上，不能噴在儀表或電氣插頭上。
三：進口前方加“ON/OFF電磁閥或手動切斷閥”。
四：安裝前，請將設備管路進行整體吹掃。
五：通氣體時，請先開氣源，后設定值。
六：切勿在沒有通氣的情況下，對控制器進行設定。
七：使用完以后，請將控制器值歸零或斷電。
八：需要進行零點漂移清零的時候，確認進/出口沒流量沒壓力下、設定值是0的狀態 再操作。
九：進口壓力3*滿量程。
